Соединители электрические взрывозащищенные серии ВВ и ВР нового образца, 2ExedIICТ5

Назначение

Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 690 В переменного тока частотой до 60 Гц.

Конструкция

Вилки и розетки состоят из следующих основных узлов:

• крышки с уплотнением (и механизмом фиксации для розеток);

• корпуса с контактами (и механизмом фиксации для вилок);

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» - «закрыто») четкая и ощутимая операция.

Технические характеристики

Структура условного обозначения

В Х1Х2 Х3–Х4В1 (Х5 Х6)

В – индекс, обозначающий взрывозащищенные исполнения соединителей, для общепромышленных исполнений индекс «В» не указывается;

Х1 – Обозначение составных частей соединителя:

В – вилка

Р – розетка

Х2 – Исполнения по назначению:

К – кабельные (переносные)

Н – настенные (стационарные)

Х3 – Номинальный ток, А: 16, 32, 63, 125

Х4 – Число контактов:

2( 2P);

3(1P+N+PE) или (2Р+РЕ)

4 (3P + PE);

5 (3P + N + PE);

В1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Х5 – диапазон напряжения, В:

600-690В;

480-500В;

380-415В;

200-250В;

110-130В;

36В;

24В.

Х6 – тип тока: АС - переменный, DC – постоянный.

Тип	U(В)	I(А)	кол-во полюсов	схема соединения	цвет	Масса (Кг)
ВРН на 16А
	600 ~ 690В АС	16	3Р+РЕ		черный	1,50
	480 ~ 500В АС	16	3Р+РЕ		черный	1,50
	380 ~ 415В АС	16	3Р+N+РЕ		красный	1,50
		16	3Р+РЕ		красный	1,50
	200 ~ 250В АС	16	3Р+N+РЕ		синий	1,50
		16	3Р+РЕ		синий	1,50
		16	1Р+N+РЕ		синий	1,50
	110 ~ 130В АС	16	1Р+N+РЕ		желтый	1,50
	36В DС	16	2Р+РЕ		фиолетовый	1,45
		16	2Р		фиолетовый	1,45
	24В DС	16	2Р+РЕ		фиолетовый	1,45
		16	2Р		фиолетовый	1,45
ВВК на 16А или ВРК на 16А
	600 ~ 690В АС	16	3Р+РЕ		черный	0,35
	480 ~ 500В АС	16	3Р+РЕ		черный	0,35
	380 ~ 415В АС	16	3Р+N+РЕ		красный	0,35
		16	3Р+РЕ		красный	0,35
	200 ~ 250В АС	16	3Р+N+РЕ		синий	0,35
		16	3Р+РЕ		синий	0,35
		16	1Р+N+РЕ		синий	0,35
	110 ~ 130В АС	16	1Р+N+РЕ		желтый	0,35
	36В DС	16	2Р+РЕ		фиолетовый	0,35
		16	2Р		фиолетовый	0,35
	24В DС	16	2Р+РЕ		фиолетовый	0,35
		16	2Р		фиолетовый	0,35
ВРН на 32А
	600 ~ 690В АС	32	3Р+РЕ		черный	1,90
	480 ~ 500В АС	32	3Р+РЕ		черный	1,90
	380 ~ 415В АС	32	3Р+N+РЕ		красный	1,90
		32	3Р+РЕ		красный	1,90
	200 ~ 250В АС	32	3Р+N+РЕ		синий	1,90
		32	3Р+РЕ		синий	1,90
ВВК на 32А или ВРК на 32А
	600 ~ 690В АС	32	3Р+РЕ		черный	0,95
	480 ~ 500В АС	32	3Р+РЕ		черный	0,95
	380 ~ 415В АС	32	3Р+N+РЕ		красный	0,95
		32	3Р+РЕ		красный	0,95
	200 ~ 250В АС	32	3Р+N+РЕ		синий	0,95
		32	3Р+РЕ		синий	0,95
ВРН на 63А
	380 ~ 415В АС	63	3Р+N+РЕ		красный	12,75
		63	3Р+РЕ		красный	12,75
	200 ~ 250В АС	63	1Р+N+РЕ		синий	12,75
ВВК на 63А
	380 ~ 415В АС	63	3Р+N+РЕ		красный	12,75
		63	3Р+РЕ		красный	12,75
	200 ~ 250В АС	63	1Р+N+РЕ		синий	12,75
ВРН на 125А
	600 ~ 690В АС	125	3Р+РЕ		черный	14,30
	480 ~ 500В АС	125	3Р+РЕ		черный	14,30
	380 ~ 415В АС	125	3Р+N+РЕ		красный	14,30
		125	3Р+РЕ		красный	14,30
	200 ~ 250В АС	125	3Р+N+РЕ		синий	14,30
		125	3Р+РЕ		синий	14,30
ВВК на 125А
	600 ~ 690В АС	125	3Р+РЕ		черный	1,70
	480 ~ 500В АС	125	3Р+РЕ		черный	1,70
	380 ~ 415В АС	125	3Р+N+РЕ		красный	1,70
		125	3Р+РЕ		красный	1,70
	200 ~ 250В АС	125	3Р+N+РЕ		синий	1,70
		125	3Р+РЕ		синий	1,70

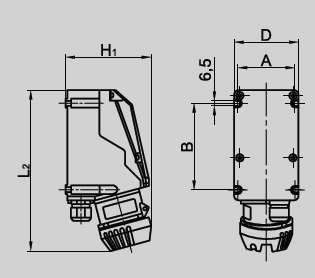

BPH c BBK на 16А, BPH c BBK на 32А	BPK c BBK на 16А, BPK c BBK на 32А

BPH на 16А, BPH на 32А,	BBK на 16А, BBK на 32А

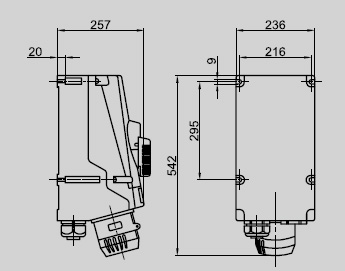

BPH c BBK на 63А	BBK на 63А

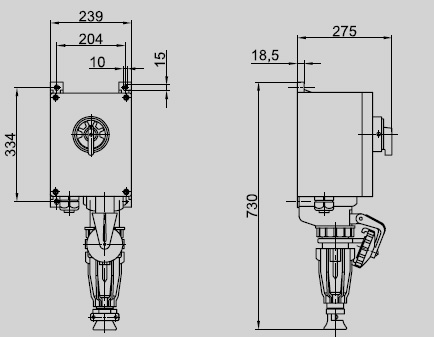

BPH c BBK на 125А	BBK на 125А

BPH на 125А
